| 원래 장소: | 치안스, 중국 (본토) |
| 브랜드 이름: | Jkongmotor |
| 인증: | CE, ROHS,ISO9001 |
| 모델 번호: | DM542 |
| 최소 주문 수량: | 3-10PCS |
|---|---|
| 가격: | US$15.8 ~ US$23.5 |
| 포장 세부 사항: | 수출 통으로 . 팔레트와 큰 양 |
| 배달 시간: | 샘플, 뱃치를 위한 7-15 일 /, 15-25days를 위해 |
| 지불 조건: | , 서부 동맹 paypal, T/T L/C |
| 공급 능력: | 100000PCS/Month |
| 이름: | 스테퍼 모터 컨트롤러 | 전원 전압: | 18VDC - 60VDC |
|---|---|---|---|
| 현재의: | 1A - 4.2A | 무게: | 300 그램 |
| 인증: | CE ROHS | 일치하는 모터: | Nema17/23 스테핑 모터 |
| 색상: | 파란색 | 인증: | CE, ROHS, ISO9001 |
| 이점: | 속도 안정성 및 제어가 편리하며 스테퍼 모터를 구동하기 위해 컴퓨터 또는 펄스 발생기가 필요하지 않습니다. | MOQ: | 3개 |
| 하이 라이트: | DM542 스테퍼 모터 컨트롤러,DM542 스테퍼 모터 드라이버,디지털 nema 17 드라이버 |
||

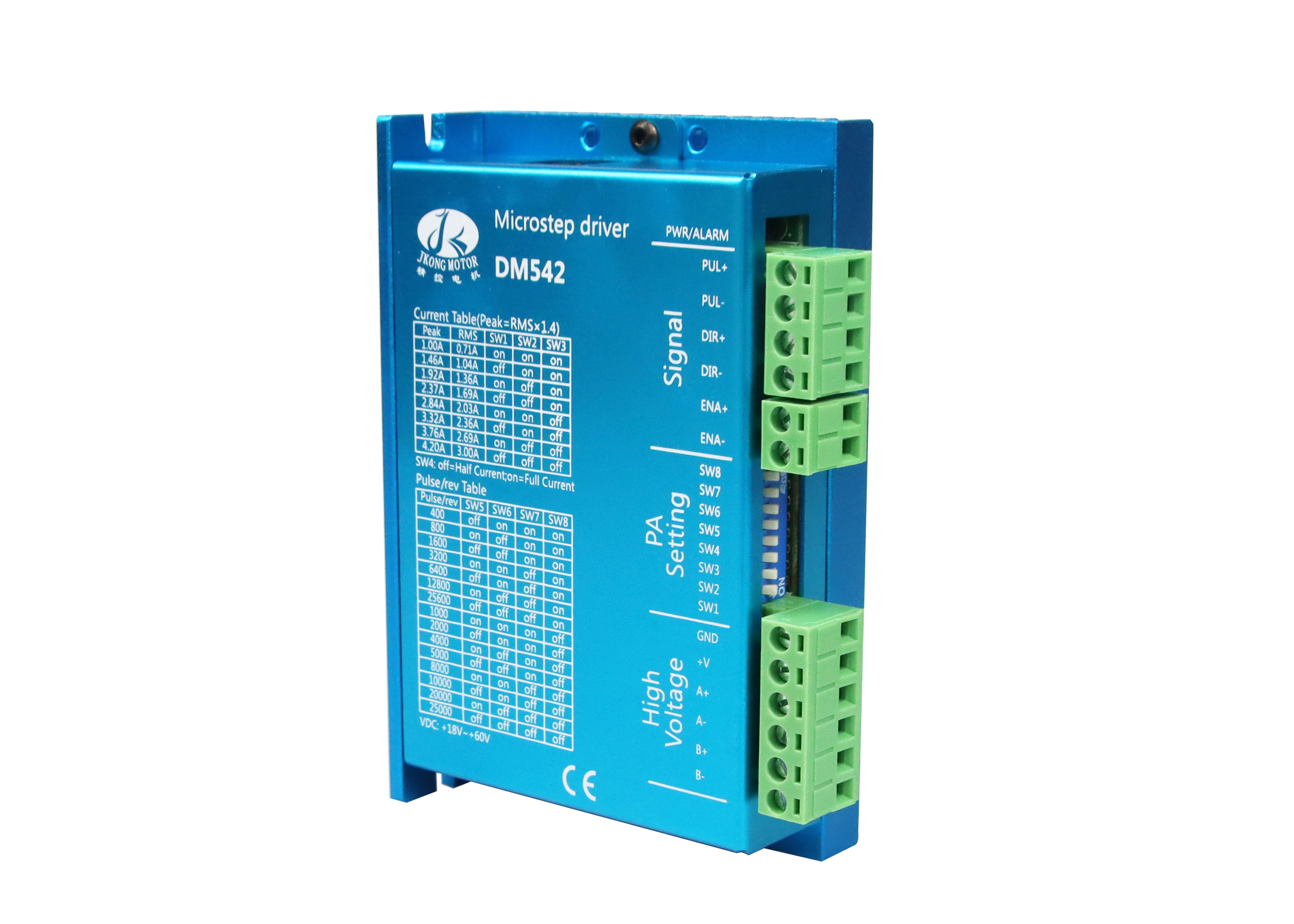

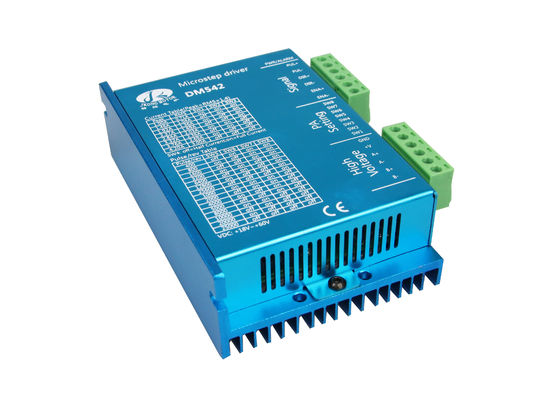

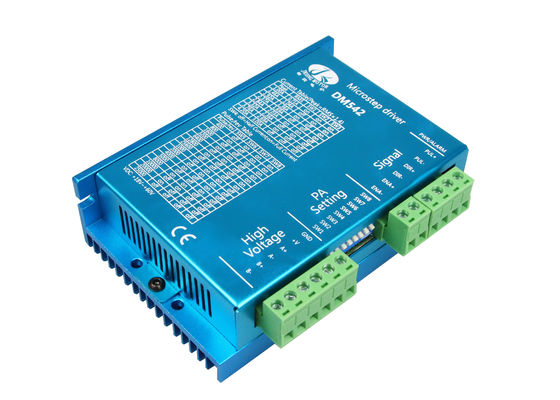

DM542 스텝 드라이브 디지털 18V~60VDC Nema17/23 스테퍼 모터 컨트롤러
개요:
드라이버와 2상 하이브리드 스테핑 모터 간의 연결은 4선식입니다.모터 권선은 병렬로 연결되고
시리즈이며 연결 방법이 좋습니다.고속 성능은 좋지만 드라이버 전류가 큽니다(모터 권선의 1.73배
현재의).구동 전류는 모터 권선 전류와 같습니다.
| 특징 | |
| 입력 전압 | 18~60V DC |
| 출력 전류 | 1.0A~4.2A(피크) |
| 입력 전류 | <4A |
| 습기 | 결로, 물방울 없음 |
| 소비 | 소비: 80W |
| 사용 환경 | -10 ~ 45 ℃, 먼지 및 부식성 가스를 피하십시오. |
| 보관 환경 | -40~+70℃ |
| 무게 | 200g |
| 제어 신호 | ||
| 상징 | 이름 | |
| 풀+ | 펄스 신호 + |
호환 가능 5/12/24V로 |
| PUL- | 펄스 신호 - | |
| 디렉토리+ | 방향 신호+ |
호환 가능 5/12/24V로 |
| 감독- | 방향 신호- | |
| ENA+ | 활성화 신호 + | / |
| ENA- | 신호 활성화 - | / |
| 문제 해결 조정 | ||
| 알람 표시기 | 원인 | 측정 |
| LED 꺼짐 켜기 | 잘못된 전원 연결 | 전원 배선 확인 |
| LED 꺼짐 켜기 | 전력용 저전압 | 전력의 전압을 확대하십시오 |
| 모터가 작동하지 않으면 | 스테퍼 모터의 잘못된 연결 | 배선 수정 |
| 유지 토크 | RESET 신호는 오프라인일 때 유효합니다. | RESET을 무효화 |
| 모터는 작동하지 않지만 유지합니다. | 입력 펄스 신호 없음 | PMW 및 신호 레벨 조정 |
| 유지 토크 | 입력 펄스 신호 없음 | PMW 및 신호 레벨 조정 |
| 모터가 잘못된 방향으로 작동합니다. | 잘못된 전선 연결 | 2개의 와이어 중 하나에 대한 연결 변경 |
| 모터가 잘못된 방향으로 작동합니다. | 잘못된 입력 방향 신호 | 방향 설정 변경 |
| 모터의 유지 토크는 | 현재 설정에 비해 너무 작음 | 올바른 정격 전류 설정 |
| 모터의 유지 토크는 | 가속이 너무 빠름 | 가속을 줄이십시오 |
| 모터 토크가 너무 작습니다. | 모터 스톨 | 기계적 결함 배제 |
| 모터 토크가 너무 작습니다. | 드라이버가 모터와 일치하지 않습니다. | 적합한 드라이버 변경 |
