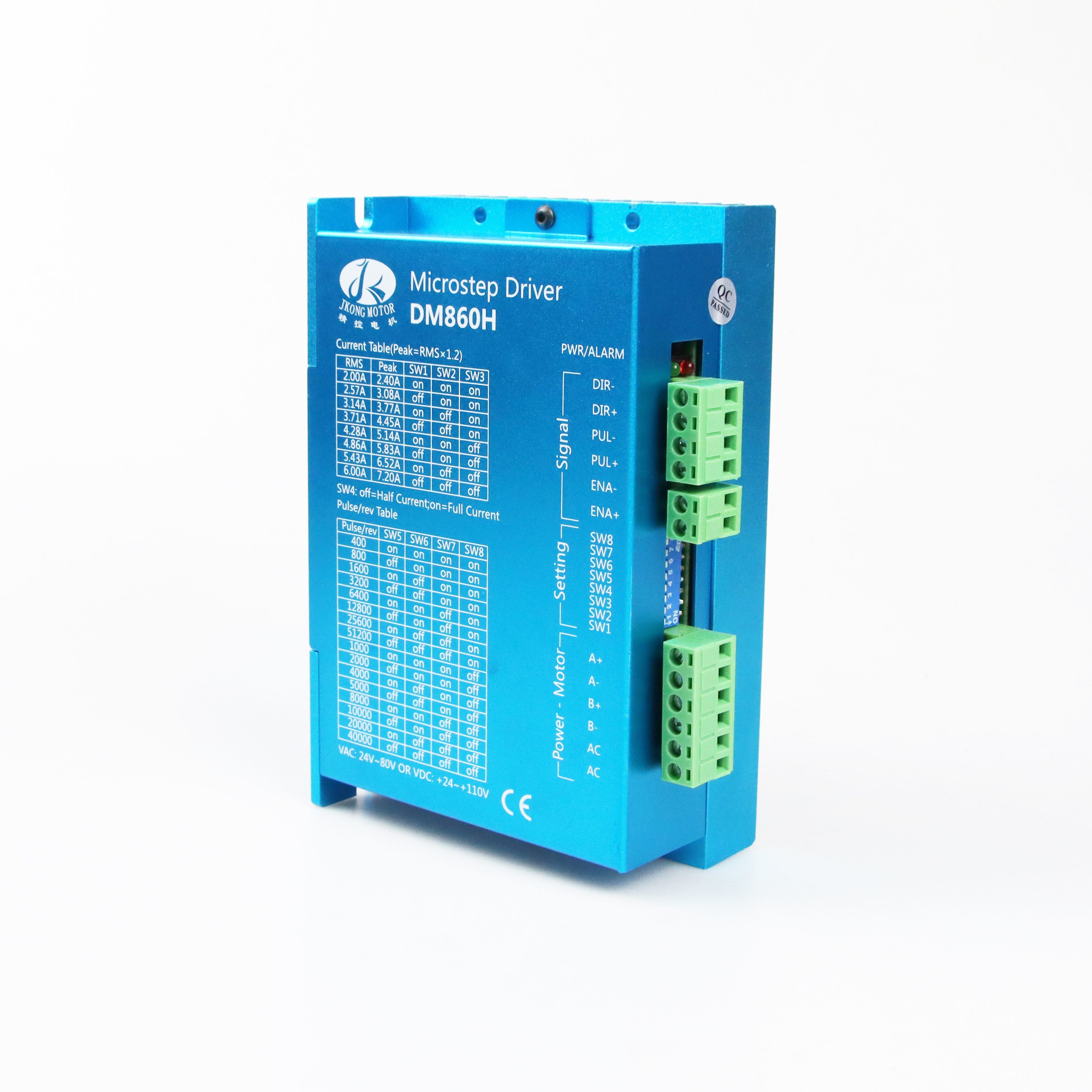

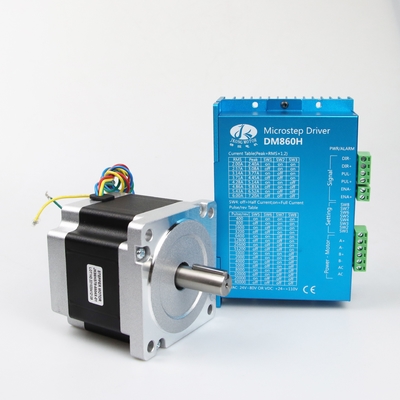

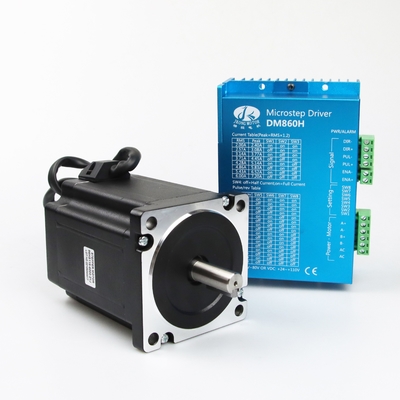

DM860H 2상 7.2A Nema34 스테퍼 모터 컨트롤러 안티 공진

영형개요

DM860H는 32비트 DSP 프로세서를 기반으로 하는 차세대 디지털 2상 스테퍼 모터 드라이버로, 공진 방지, 저소음, 마이크로 스텝 및 저온 상승 기술의 조합으로 스테퍼 모터의 성능을 크게 향상시킵니다. 저소음, 작은 진동, 낮은 온도 상승 및 고속 토크가 있습니다.드라이버는 수동 조정 없이 온라인 적응형 PID 기술을 사용하여 다양한 모터에 대한 최적의 매개변수를 자동으로 생성하고 최상의 성능을 달성할 수 있습니다.공급 전압 범위는 18VAC~80VAC 또는 24VDC~110VDC이며 위상 전류가 7.2A 미만인 다양한 2상 하이브리드 스테핑 모터를 구동하는 데 적합합니다.마이크로스텝은 전체 스텝에서 51200steps/rev로 설정할 수 있으며 출력 전류는 2.4A에서 7.2A로 설정할 수 있습니다.자동 유휴 전류 감소, 자체 테스트, 과전압, 저전압 및 과전류 보호 기능이 있습니다.

씨2상 스테퍼 모터 드라이버의 ommon 표시등

스테퍼 모터와 스테퍼 드라이브는 무엇입니까?

스테퍼 모터는 속도와 위치의 정밀한 제어를 위해 특별히 사용되는 특수 모터입니다.고정된 각도("스텝각"이라고 함)로 단계적으로 작동하므로 스테퍼 모터라고 합니다.누적 오차가 없는 것이 특징입니다.제어기로부터 모든 펄스 신호를 수신하고 모터는 드라이버의 구동에 의해 고정된 각도로 작동하므로 다양한 개루프 제어에 널리 사용됩니다.

스테퍼 드라이버는 스테퍼 모터를 작동시킬 수 있는 전력 증폭기입니다.컨트롤러에서 보낸 펄스 신호를 스테퍼 모터의 전원 신호로 변환할 수 있습니다.모터의 속도는 펄스 주파수에 비례하므로 제어 펄스 주파수를 정확하게 조정할 수 있습니다.펄스 수를 제어하면 정확한 위치 결정이 가능합니다.

드라이버 세분화란 무엇입니까?스테핑 모터의 속도와 펄스 주파수의 관계는 무엇입니까?

스테핑 모터의 고유한 구조로 인해 공장 출하 시 "모터 고유의 스텝 각도"로 표시됩니다(예: 0.9°/1.8°, 이는 하프 스텝의 각 스텝의 회전 각도가 0.9° 및 전체 단계의 1.8°).

그러나 많은 정밀 제어 및 경우에 전체 단계 각도가 너무 커서 제어 정확도에 영향을 미치고 진동이 너무 커서 모터 자연 단계 각도를 완료하는 데 많은 단계가 필요합니다. 이는 소위 세분화 드라이브입니다. 이 기능을 수행할 수 있는 전자 장치를 세분화 드라이버라고 합니다.

스테퍼 모터 드라이버의 응용

라벨링 기계, 절단 기계, 포장 기계, 드로잉 기계, 조각 기계, CNC 기계 등과 같은 다양한 소규모 자동화 장비 및 기기에 적용할 수 있습니다.저진동, 저소음, 고정밀, 고속이 요구되는 장비에 사용하면 항상 좋은 성능을 발휘합니다.
