| 원래 장소: | 장쑤 성, 중국 (본토) |
| 브랜드 이름: | Jkongmotor |
| 인증: | CE, ROHS, REACH, CCC, ISO14001, ISO9001 |
| 모델 번호: | OEM ODM 맞춤형 서비스 브러시리스 Bldc 모터 |
| 최소 주문 수량: | 10개 |
|---|---|
| 가격: | US$10~US$100 |
| 포장 세부 사항: | 수출 판지로. 깔판을 가진 큰 양 |
| 배달 시간: | 표본을 위해, 배치, 15-25days를 위한 7-15 일/ |
| 지불 조건: | , 서부 동맹 paypal, T/T L/C |
| 공급 능력: | 30000PCS/Month |
| 정격전압: | 12V - 310V | 정격 속도: | 10rpm - 10000rpm |
|---|---|---|---|
| 정격 출력: | 10W - 3000W | 정격 토크: | 맞춤형 |
| 정격전류: | 맞춤형 | 변속 장치: | 웜기어박스 / 스퍼기어박스 / 유성기어박스 |
| 강조하다: | 행성 장치 모터,기어 감소 박스 전동기 |
||
브러쉬리스 DC 모터 자체는 전기 기계 에너지 변환 부분입니다. 모터 armature 외에도 영구 자석 흥분 두 부분, 또한 센서입니다.모터 자체는 브러시리스 DC 모터의 핵심입니다, 이는 성능 지수, 소음 및 진동, 신뢰성 및 서비스 수명뿐만 아니라 제조 비용과 제품 비용과 관련이 있습니다. 영구 자기장을 채택함으로써,브러쉬리스 DC 모터는 일반적인 DC 모터의 전통적인 디자인과 구조를 제거 할 수 있습니다., 다양한 응용 시장의 요구 사항을 충족 할 수 있으며 구리 및 재료를 절약하고 쉽게 만드는 방향으로 발전 할 수 있습니다.

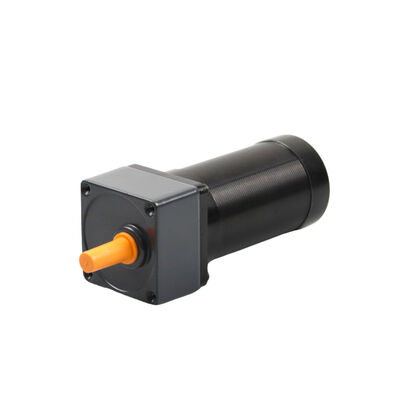

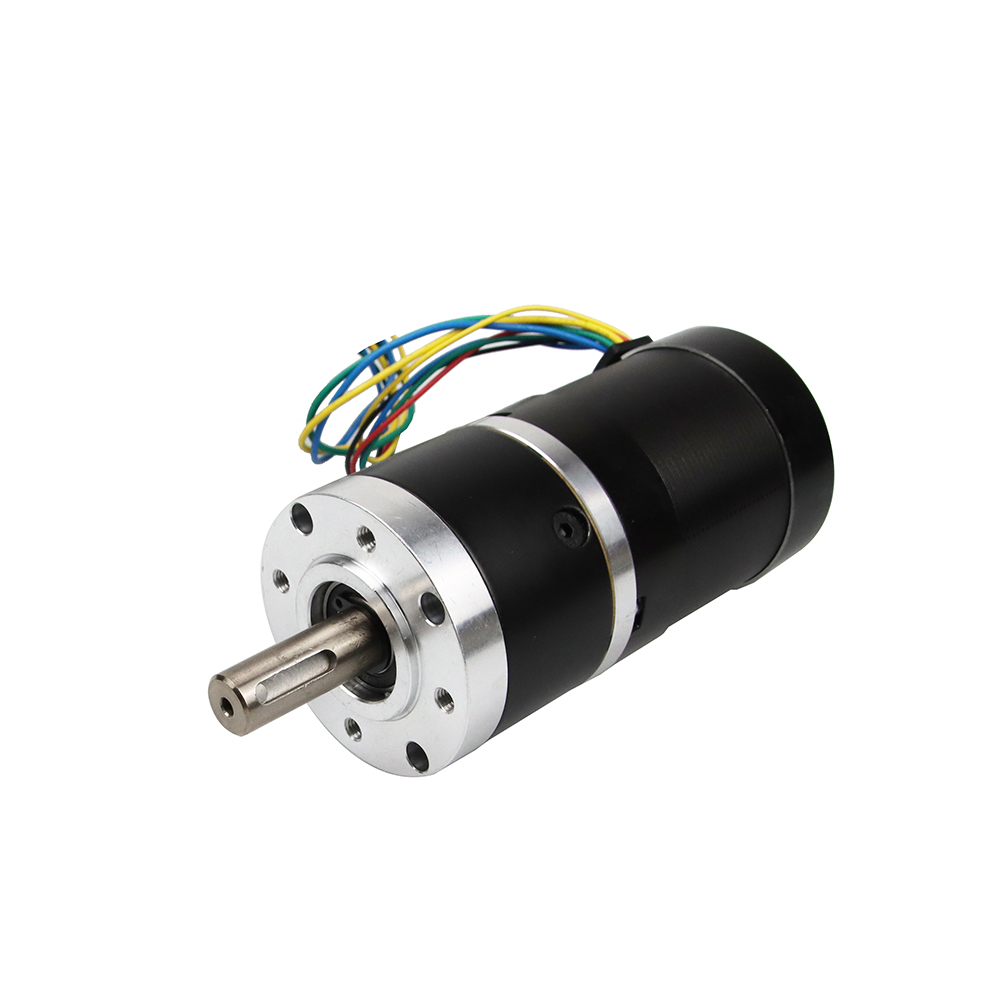

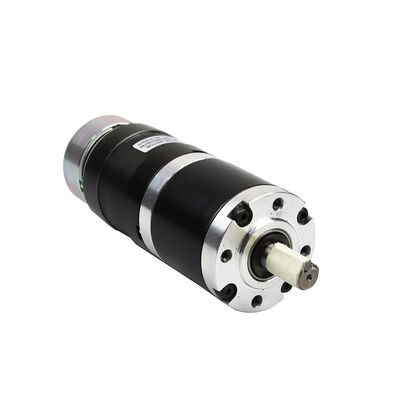

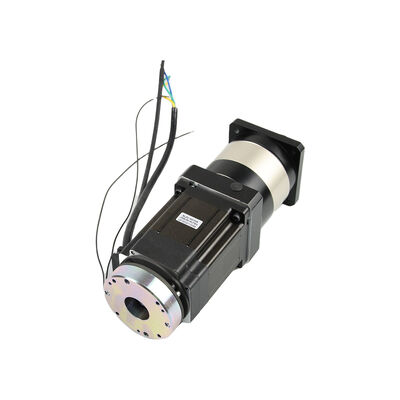

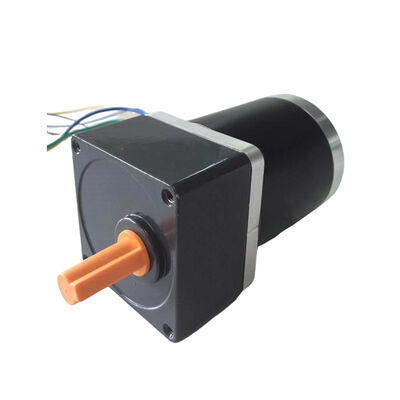

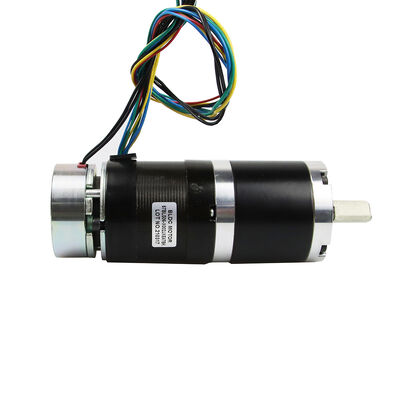

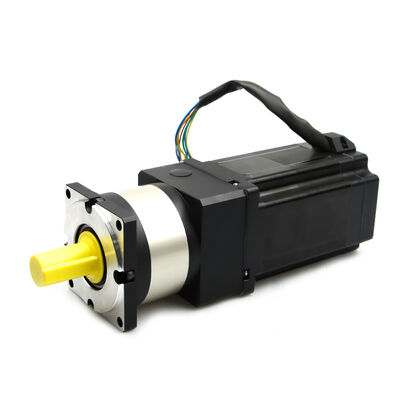

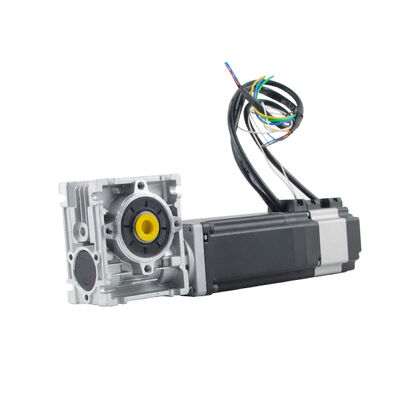

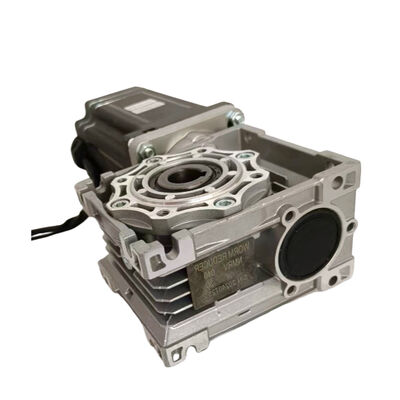

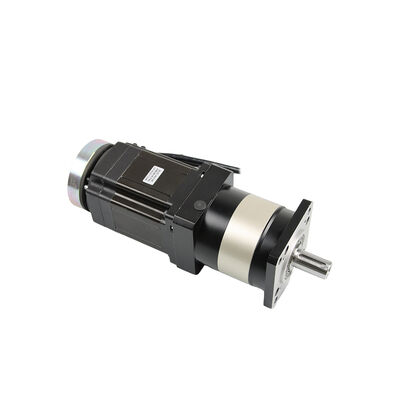

스퍼 기어박스 워크 기어박스 행성 기어박스
| 사양 | 단위 | 모델 | ||
| JK33BL38-24 | JK33BL80-24 | JK33BL80-48 | ||
| 기둥 수 | 폴란드인 | 4 | ||
| 단계 수 | 단계 | 3 | ||
| 정량 전압 | VDC | 24 | 24 | 48 |
| 가속 모터크 | mN.m | 22 | 50 | 40 |
| 연속 스탠드 토크 | mN.m | 26 | 60 | 48 |
| 가속도 | RPM | 3000 | 7800 | 10000 |
| 정량력 | W | 7 | 40 | 40 |
| 피크 토크 | mN.m | 66 | 150 | 120 |
| 최고류 | A | 1.5 | 5.6 | 2.9 |
| 직선 대 직선 저항 | 오프 @ 20°C | 14.2 | 0.86 | 2.3 |
| 선과 선의 인덕턴스 | mH | 7 | 0.55 | 1.45 |
| 토크 상수 | mN.m/A | 46.3 | 27 | 41.8 |
| 역 EMF | Vrms/KRPM | 3.43 | 2 | 3.1 |
| 로터 관성 | g.cm2 | 7.95 | 23.55 | 23.55 |
| 모터 길이 | mm | 38 | 80 | 80 |
| 무게 | 1kg | 0.085 | 0.2 | 0.2 |
| 모델 | |||||
| 사양 | 단위 | JK42BLS01 | JK42BLS02 | JK42BLS03 | JK42BLS04 |
| 단계 수 | 단계 | 3 | |||
| 폴란드인 수 | 폴란드인 | 8 | |||
| 가등전압 | VDC | 24 | |||
| 가속도 | Rpm | 4000 | |||
| 등급 토크 | N.m | 0.0625 | 0.125 | 0.185 | 0.25 |
| 가속 전류 | 앰프 | 1.8 | 3.3 | 4.8 | 6.3 |
| 등급 전력 | W | 26 | 52.5 | 77.5 | 105 |
| 피크 토크 | N.m | 0.19 | 0.38 | 0.56 | 0.75 |
| 최고류 | 앰프 | 5.4 | 10.6 | 15.5 | 20 |
| E.M.F. | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| 토크 상수 | N.m/A | 0.039 | 0.04 | 0.041 | 0.041 |
| 로터 이너티 | g.cm2 | 24 | 48 | 72 | 96 |
| 몸길이 | mm | 41 | 61 | 81 | 100 |
| 무게 | 1kg | 0.3 | 0.45 | 0.65 | 0.8 |
| 센서 | 하니웰 | ||||
| 단열 클래스 | B | ||||
| 보호 정도 | IP30 | ||||
| 저장 온도 | -25°C+70°C | ||||
| 작동 온도 | -15°C+50°C | ||||
| 작업 습도 | 85% 또는 85% 이하의 RH (비 응축) | ||||
| 작업 환경 | 야외에 (일접한 햇빛이 없거나) 부식성이 없는 가스 불타지 않는 가스, 기름 안개, 먼지 |
||||
| 고도 | 1000m 또는 1000m 이하 | ||||
| 모델 | ||||||
| 사양 | 단위 | JK57BLS005 | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| 단계 수 | 단계 | 3 | ||||
| 폴란드인 수 | 폴란드인 | 4 | ||||
| 가등전압 | VDC | 36 | ||||
| 가속도 | Rpm | 4000 | ||||
| 등급 토크 | N.m | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| 가속 전류 | 앰프 | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| 등급 전력 | W | 23 | 46 | 92 | 138 | 184 |
| 피크 토크 | N.m | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| 최고류 | 앰프 | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| 토크 상수 | N.m/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| 로터 이너티 | g.cm | 30 | 75 | 119 | 173 | 230 |
| 몸길이 | mm | 37 | 47 | 67 | 87 | 107 |
| 무게 | 1kg | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| 센서 | 하니웰 | |||||
| 단열 클래스 | B | |||||
| 보호 정도 | IP30 | |||||
| 저장 온도 | -25~+70°C | |||||
| 작동 온도 | -15~+50°C | |||||
| 작업 습도 | 85% 또는 85% 이하의 RH (비 응축) | |||||
| 작업 환경 | 야외에 (일접한 햇빛이 없거나) 부식성이 없는 가스 불타지 않는 가스, 기름 안개, 먼지 |
|||||
| 고도 | 1000m 또는 1000m 이하 | |||||
| 사양 | 단위 | 모델 | |||
| JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 | ||
| 단계 수 | 단계 | 3 | |||
| 폴란드인 수 | 폴란드인 | 8 | |||
| 가등전압 | VDC | 48 | |||
| 가속도 | Rpm | 3000 | |||
| 등급 토크 | N.m | 0.3 | 0.6 | 0.9 | 1.2 |
| 가속 전류 | 앰프 | 2.8 | 5.2 | 7.5 | 9.5 |
| 등급 전력 | W | 94 | 188 | 283 | 377 |
| 피크 토크 | N.m | 0.9 | 1.8 | 2.7 | 3.6 |
| 최고류 | 앰프 | 8.4 | 15.6 | 22.5 | 28.5 |
| E.M.F. | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| 토크 상수 | N.m/A | 0.116 | 0.12 | 0.118 | 0.127 |
| 로터 이너티 | kg.cm2 | 0.24 | 0.48 | 0.72 | 0.96 |
| 몸길이 | mm | 78 | 99 | 120 | 141 |
| 무게 | 1kg | 0.85 | 1.25 | 1.65 | 2.05 |
| 센서 | 하니웰 | ||||
| 단열 클래스 | B | ||||
| 보호 정도 | IP30 | ||||
| 저장 온도 | -25°C+70°C | ||||
| 작동 온도 | -15°C+50°C | ||||
| 작업 습도 | 85% RH 이하 (집화되지 않습니다) | ||||
| 작업 환경 | 야외 (직접한 햇빛이 없거나, 부식성 가스, 연화성 가스, 석유 안개, 먼지 등이 없습니다) | ||||
| 고도 | 1000m 이하 | ||||
| 사양 | 단위 | 모델 | |||
| JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 | ||
| 단계 수 | 단계 | 3 | |||
| 폴란드인 수 | 폴란드인 | 4 | |||
| 가등전압 | VDC | 48 | |||
| 가속도 | Rpm | 3000 | |||
| 등급 토크 | N.m | 0.35 | 0.7 | 1.05 | 1.4 |
| 가속 전류 | 앰프 | 3 | 5.5 | 8 | 10.5 |
| 등급 전력 | W | 110 | 220 | 330 | 440 |
| 피크 토크 | N.m | 1.05 | 2.1 | 3.15 | 4.2 |
| 최고류 | 앰프 | 9 | 16.5 | 24 | 31.5 |
| E.M.F. | V/Krpm | 13.5 | 13.3 | 13.1 | 13 |
| 토크 상수 | N.m/A | 0.13 | 0.127 | 0.126 | 0.124 |
| 로터 이너티 | g.cm2 | 210 | 420 | 630 | 840 |
| 몸길이 | mm | 78 | 98 | 118 | 138 |
| 무게 | 1kg | 1.4 | 2 | 2.6 | 3.2 |
| 센서 | 하니웰 | ||||
| 단열 클래스 | B | ||||
| 보호 정도 | IP30 | ||||
| 저장 온도 | -25°C+70°C | ||||
| 작동 온도 | -15°C+50°C | ||||
| 작업 습도 | 85% RH 이하 (집화되지 않습니다) | ||||
| 작업 환경 | 야외 (직접한 햇빛이 없거나, 부식성 가스, 연화성 가스, 석유 안개, 먼지 등이 없습니다) | ||||
| 고도 | 1000m 이하 | ||||
| 사양 | 단위 | 모델 | ||||
| JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 | ||
| 단계 수 | 단계 | 3 | ||||
| 폴란드인 수 | 폴란드인 | 8 | ||||
| 가등전압 | VDC | 48 | ||||
| 가속도 | Rpm | 3000 | ||||
| 등급 토크 | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| 가속 전류 | 앰프 | 3 | 6.3 | 9 | 11.5 | 18 |
| 등급 전력 | W | 110 | 220 | 330 | 440 | 660 |
| 피크 토크 | N.m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| 최고류 | 앰프 | 9 | 19 | 27 | 35 | 54 |
| E.M.F. | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| 토크 상수 | N.m/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| 로터 이너티 | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| 몸길이 | mm | 71 | 84.5 | 98 | 111.5 | 138.5 |
| 무게 | 1kg | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| 센서 | 하니웰 | |||||
| 단열 클래스 | B | |||||
| 보호 정도 | IP30 | |||||
| 저장 온도 | -25°C+70°C | |||||
| 작동 온도 | -15°C+50°C | |||||
| 작업 습도 | 85% RH 이하 (집화되지 않습니다) | |||||
| 작업 환경 | 야외 (직접한 햇빛이 없거나, 부식성 가스, 연화성 가스, 석유 안개, 먼지 등이 없습니다) | |||||
| 고도 | 1000m 이하 | |||||
| 사양 | 단위 | 모델 | |||
| JK110BLS50 | JK110BLS75 | JK110BLS100 | JK110BLS125 | ||
| 단계 수 | 단계 | 3 | |||
| 폴란드인 수 | 폴란드인 | 8 | |||
| 가등전압 | VDC | 310 | |||
| 가속도 | Rpm | 3000 | |||
| 부하 속도는 없습니다. | Rpm | 3400 | |||
| 등급 토크 | N.m | 2.38 | 3.3 | 5 | 6.6 |
| 가속 전류 | 앰프 | 2.7 | 3.7 | 5.6 | 7.7 |
| 등급 전력 | KW | 0.75 | 1.03 | 1.57 | 2.07 |
| 부하 전류가 없습니다. | 앰프 | 0.5 | 0.6 | 1.5 | 1 |
| E.M.F. | V/Krpm | 91.1 | 91.1 | 91.1 | 88.6 |
| 토크 상수 | N.m/A | 0.87 | 0.87 | 0.87 | 0.845 |
| 몸길이 | mm | 134 | 159 | 184 | 209 |
| 센서 | 하니웰 | ||||
| 단열 클래스 | H | ||||
| 사양 | 단위 | 모델 | ||||
| JK130BLS115 | JK130BLS120 | JK130BLS140 | JK130BLS165 | JK130BLS190 | ||
| 단계 수 | 단계 | 3 | ||||
| 폴란드인 수 | 폴란드인 | 10 | ||||
| 가등전압 | VDC | 310 | ||||
| 가속도 | Rpm | 3000 | ||||
| 등급 토크 | N.m | 2.39 | 3.18 | 4.77 | 7 | 11.94 |
| 가속 전류 | 앰프 | 2.8 | 3.8 | 5.7 | 8.5 | 9.5 |
| 등급 전력 | KW | 0.75 | 1 | 1.5 | 2.2 | 2.5 |
| 피크 토크 | N.m | 7.1 | 9.5 | 14 | 21 | 35 |
| 최고류 | 앰프 | 8.5 | 11.5 | 17 | 25 | 28 |
| E.M.F. | V/Krpm | 89.1 | 88.1 | 86.1 | 87.3 | 130.8 |
| 토크 상수 | N.m/A | 0.85 | 0.84 | 0.82 | 0.83 | 1.25 |
| 로터 이너티 | kg.cm2 | 5.9 | 7.4 | 9.7 | 13.5 | 19.7 |
| 몸길이 | mm | 115 | 120 | 140 | 165 | 190 |
| 무게 | 1kg | 6.1 | 6.5 | 7 | 8.5 | 11 |
| 센서 | 하니웰 | |||||
| 단열 클래스 | B | |||||
| 보호 정도 | IP30 | |||||
| 저장 온도 | -25°C+70°C | |||||
| 작동 온도 | -15°C+50°C | |||||
| 작업 습도 | 85% RH 이하 (집화되지 않습니다) | |||||
| 작업 환경 | 야외 (직접한 햇빛이 없거나, 부식성 가스, 연화성 가스, 석유 안개, 먼지 등이 없습니다) | |||||
| 고도 | 1000m 이하 | |||||
장저우 Jkongmotor Co., Ltd는 중국 장저우에 있는 첨단 기술 산업 구역이었다. 우리의 제품은 3d 프린터 CNC 기계, 의료 장비,직물 인쇄장비 등.
JKONGMOTOR는 'OEM' & 'ODM' 협력 및 다른 회사와 함께 장기 협력 관계를 구축하는 것을 따뜻하게 환영합니다.
정직하고 좋은 평판의 회사 정신, 동시에 국내외 공급자와 긴밀한 관심사 공동체의 광범위한 고객들의 인정과 지원을 수상,회사는 선량한 발전의 단계에 진입했습니다., 회사의 지속가능한 발전을 실현하는 전략적 목표에 대한 단단한 기초를 마련합니다.
BLDC 모터에 대한 이상적인 응용
우리는 BLDC 모터가 높은 효율성과 제어성을 제공하며 긴 작동 수명을 가지고 있음을 보았습니다. 그들은 지속적으로 작동하는 장치에서 널리 사용됩니다.세탁기 에서 오랫동안 사용 해 왔습니다, 에어컨 및 기타 소비자 전자제품; 그리고 최근에는 높은 효율이 전력 소비를 크게 줄이는 데 기여한 팬에 나타나고 있습니다.
그들은 또한 진공 기계를 구동하는 데 사용되고 있습니다. 한 경우에,제어 프로그램 변경으로 인해 회전 속도가 크게 뛰어들었습니다. 이러한 모터가 제공하는 뛰어난 제어 가능성의 예입니다..
BLDC 모터는 또한 하드 디스크 드라이브를 회전하는 데 사용되고 있습니다. 그들의 내구성이 드라이브를 장기적으로 안정적으로 작동하도록합니다.에너지 효율은 점점 더 중요한 영역에서 에너지 절감에 기여하는 반면.
미래 에 더 광범위 한 사용 으로
우리는 BLDC 모터가 더 넓은 범위의 응용 분야에 사용될 것으로 예상할 수 있습니다. 예를 들어,아마도 제조업 이외의 분야에서 서비스를 제공하는 작은 로봇을 운전하는 데 널리 사용될 것입니다.이 유형의 응용 프로그램에서 단계 모터가 더 적합하다고 생각할 수 있습니다.하지만 BLDC 모터는 힘을 제어하는 데 더 적합합니다그리고 단계 모터로, 로봇 팔과 같은 구조의 위치를 유지하는 것은 상대적으로 크고 연속적인 전류가 필요합니다.필요한 것은 외부 힘에 비례한 전류일 뿐이고, 더 에너지 효율적인 제어를 가능하게 합니다.BLDC 모터는 또한 골프 카트와 모빌리티 카트에서 간단한 붓 DC 모터를 대체 할 수 있습니다.BLDC 모터는 또한 더 정확한 제어 기능을 제공 할 수 있습니다.
BLDC 모터는 드론에도 이상적입니다. 정밀 제어 기능을 제공 할 수있는 능력은 특히 멀티 로터 드론에 적합합니다.드론의 자세는 각 로터의 회전 속도를 정확하게 조절하여 제어됩니다..
