| 원래 장소: | 장쑤 성, 중국 (본토) |
| 브랜드 이름: | Jkongmotor |
| 인증: | CE, ROHS,ISO9001 |
| 모델 번호: | JKBLS120 |
| 최소 주문 수량: | 3-10PCS |
|---|---|
| 가격: | US $17.00 - US $22.00 |
| 포장 세부 사항: | 수출 판지로. 깔판을 가진 큰 양 |
| 배달 시간: | 표본을 위해, 배치, 15-25days를 위한 7-15 일/ |
| 지불 조건: | , 서부 동맹 paypal, T/T L/C |
| 공급 능력: | 50000 PC/달 |
| 전동기형: | 직류 전동기 | 입력 전압: | 12V- 30V |
|---|---|---|---|
| 모터 속도: | 20000rpm | 중량: | 0.6CE 로에스크그 |
| 증명됩니다: | CE ROHS | 일치하는 모터: | 0 - 120W |
| 하이 라이트: | 비엘디씨 모터 운전자,모터 구동장치 |
||

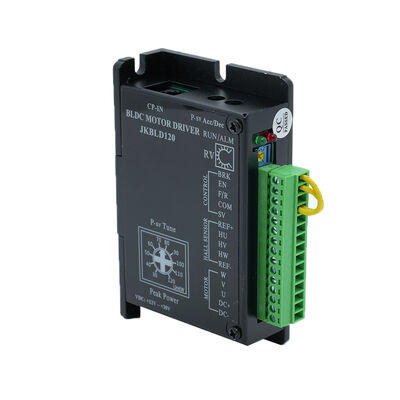

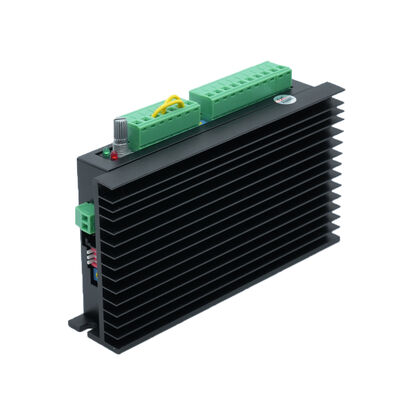

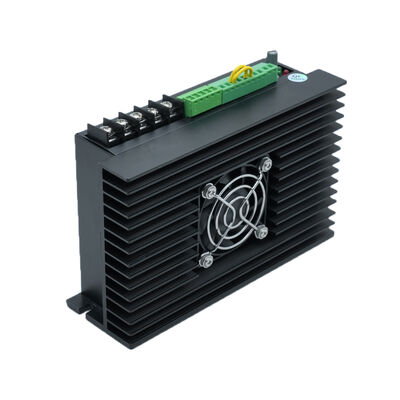

0-120w 비엘디씨 모터를 위한 10V~30VDC 0A-8A 브러시리스 직류 전동기 운전자 JKBLD120
| 모델 | |||||
| 상술 | 유닛 | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| 단계의 수 | 단계 | 3 | |||
| 극수 | 막대기 | 4 | |||
| 정격 전압 | VDC | 36 | |||
| 정격 속도 | Rpm | 4000 | |||
| 정격 토크 | N.m | 0.11 | 0.22 | 0.33 | 0.44 |
| 정격 전류 | Amps | 2 | 3.6 | 5.3 | 6.8 |
| 정격 전력 | Ｗ | 46 | 92 | 138 | 184 |
| 최대 토크 | N.m | 0.33 | 0.66 | 1 | 1.32 |
| 피이크 전류 | Amps | 6.8 | 11.5 | 15.5 | 20.5 |
| 뒤쪽 E.M.F | V/Krpm | 7.7 | 7.4 | 7.3 | 7.1 |
| 토크 계수 | N.m/A | 0.073 | 0.07 | 0.07 | 0.068 |
| 회전자 관성 | g.c㎡ | 75 | 119 | 173 | 230 |
| 본체 길이 | 밀리미터 | 47 | 67 | 87 | 107 |
| 중량 | Kg | 0.44 | 0.75 | 1 | 1.25 |
| 센서 | 허니웰 | ||||
| 절연류 | 비 | ||||
| 보호도 | IP30 | ||||
| 저장 온도 | -25~+70C | ||||
| 작동 온도 | -15~+50C | ||||
| 일하는 습도 | 85% RH | ||||
| 작업 환경 | 아웃도어 (어떤 직사광선), 어떤 부식성 가스, 어떤 가연성 가스, 어떤 유무, 어떤 먼지 | ||||
| 높이 | 1000 미터 이합니다 | ||||
| 모델 | |||||
| 상술 | 유닛 | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| 단계의 수 | 단계 | 3 | |||
| 막대기의 암갈색입니다 | 막대기 | 8 | |||
| 정격 전압 | VDC | 48 | |||
| 정격 속도 | Rpm | 3000 | |||
| 정격 토크 | N.m | 0.3 | 0.6 | 0.9 | 1.2 |
| 정격 전류 | Amps | 2.8 | 5.2 | 7.5 | 9.5 |
| 정격 전력 | Ｗ | 94 | 188 | 283 | 377 |
| 최대 토크 | N.m | 0.9 | 1.8 | 2.7 | 3.6 |
| 피이크 전류 | Amps | 8.4 | 15.6 | 22.5 | 28.5 |
| 뒤쪽 E.M.F | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| 토크 계수 | N.m/A | 0.116 | 0.12 | 0.118 | 0.127 |
| 회전자 관성 | Kg.c㎡ | 0.24 | 0.48 | 0.72 | 0.96 |
| 본체 길이 | 밀리미터 | 78 | 99 | 120 | 141 |
| 중량 | Kg | 0.85 | 1.25 | 1.65 | 2.05 |
| 센서 | 허니웰 | ||||
| 절연류 | 비 | ||||
| 보호도 | IP30 | ||||
| 저장 온도 | -25~+70C | ||||
| 작동 온도 | -15~+50C | ||||
| 일하는 습도 | <> | ||||
| 작업 환경 | 어떤 직사광선, 비부식성 가스, 가연성 가스, 유무, 어떤 먼지. | ||||
| 높이 | 1000m 또는 그 이하 | ||||
| 매개 변수 | 민 | 평가됩니다 | 맥스 | 유닛 |
| 자동차 홀 센서 각도 | 120' /240' | |||
| DC 전력 입력 | 12 | 24 | 30 | Ｖ |
| 현 생산량을 운전하세요 | 5 | 8 | A | |
| 적당한 모터 속도 | 0 | 20000 | rpm | |
| 홀 센서 전압 | 4.5 | 5 | 5.5 | Ｖ |
| 홀 센서 전류 | 20 | 마 | ||
| 외부 전위차계 | 10K | Ω | ||
|
마크 |
정의하세요 |
|
DC+/DC- |
전력 공급 입력 (DC12V~DC30V)는 +를 위해 실수하지 않습니다고 - |
|
U,V,W |
자동차 선행 와이어는 두꺼운 와이어를 연결시킵니다 |
|
후, 비커스경도, 숙제 |
홀 신호 선행 와이어는 연결됩니다 (박막 와이어 후, Hv, Hw) |
|
REF+ |
홀 전원 공급기 + (자동차 홀 입력 +5V를 위해) |
|
REF- |
홀 전원 공급기 - (홀 지상은 이 항구를 연결시킵니다) |
|
VCC |
외부 전위차계 전원 공급기는 좌현으로 향하게 합니다 (단지 전위차계를 위해 사용할 수 있습니다, 수 있는 전혀 다른 외부흐름길을 위해) |
|
SV |
외부 전위차계 단말기는 (기록 속도 조정률을 봅니다) |
|
COM |
공통 포트 (낮은 수준) |
|
F/R |
방향 : 댕글링 또는 높은 수준 포워드, 로-레벨 반전 주기 1 |
|
EN |
가능하게 하세요 : 높은 수준의 / 정지 로-레벨 / 실행 주기 1 |
|
BRK |
빠른 브레이크 : 높은 수준의 / 정지 로-레벨 / 실행 주기 1 |
