| 원래 장소: | 장쑤성, 중국(본토) |
| 브랜드 이름: | Jkongmotor |
| 인증: | CE, ROHS,ISO9001 |
| 모델 번호: | JK57BLF04-28 |
| 최소 주문 수량: | 3-10PCS |
|---|---|
| 가격: | US$32.4~US$46.8 |
| 포장 세부 사항: | 수출 판지로. 팔레트가있는 많은 양 |
| 배달 시간: | 샘플의 경우 7-15일 / 배치의 경우 15-25일 |
| 지불 조건: | T/T, 페이팔, 웨스턴 유니온, L/C |
| 공급 능력: | 100000pcs/month |
| 이름: | 57mm bldc 모터 | 홀딩 토크: | 0.48Nm |
|---|---|---|---|
| 모터 길이: | 107mm | 위상 수: | 3상 |
| 극의 수: | 8 | 정격 전압: | 48v |
| 정격 속도: | 8000rpm | 정격 전력: | 400w |
| 일치하는 드라이버: | JKBLD480 | 보호 수준: | IP30 |
| 하이 라이트: | 48vdc NEMA 23 DC 모터,8000rpm NEMA 23 DC 모터,NEMA 23 이중 샤프트 DC 모터 |
||

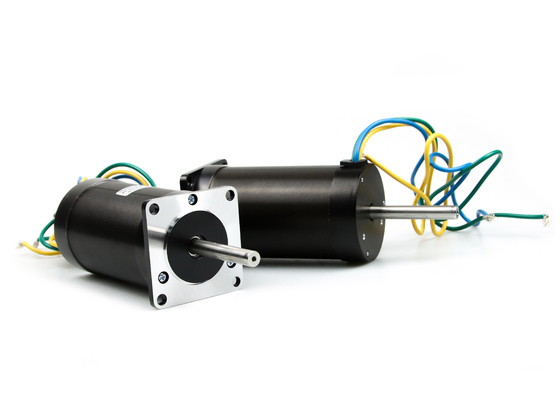

48vdc 400w 8000rpm 0.48Nm 고속 57mm 브러시리스 DC 모터 이중 샤프트
맞춤형 NS 브러시리스 전동기:
1. bldc 모터의 전기 사양:
| 모델 | ||
| 사양 | 단위 | JK57BLF04-28 |
| 위상 수 | 단계 | 삼 |
| 극의 수 | 폴란드 | 8 |
| 정격 전압 | VDC | 48 |
| 정격 속도 | RPM | 8000 |
| 정격 토크 | Nm | 0.48 |
| 무부하 전류 | 앰프 | 0.9 |
| 무부하 속도 | RPM | 9500 |
| 출력 파워 | 여 | 400 |
| 역기전력 | V/Krpm | 5.05 |
| 토크 상수 | Nm/A | 0.048 |
| 절연 등급 | NS | |
| 모델 | |||||
| 사양 | 단위 | JK57BLF01 | JK57BLF02 | JK57BLF03 | JK57BLF04 |
| 위상 수 | 단계 | 삼 | |||
| 극의 수 | 폴란드 | 4 | |||
| 정격 전압 | VDC | 36 | |||
| 정격 속도 | RPM | 4000 | |||
| 정격 토크 | Nm | 0.11 | 0.22 | 0.33 | 0.44 |
| 정격 전류 | 앰프 | 2 | 3.6 | 5.3 | 6.8 |
| 정격 전력 | 여 | 46 | 92 | 138 | 184 |
| 피크 토크 | Nm | 0.33 | 0.66 | 1 | 1.32 |
| 피크 전류 | 앰프 | 6.8 | 11.5 | 15.5 | 20.5 |
| 역기전력 | V/Krpm | 7.7 | 7.4 | 7.3 | 7.1 |
| 토크 상수 | Nm/A | 0.073 | 0.07 | 0.07 | 0.068 |
| 로터 관성 | gc㎡ | 75 | 119 | 173 | 230 |
| 몸 길이 | mm | 47 | 67 | 87 | 107 |
| 무게 | 킬로그램 | 0.44 | 0.75 | 1 | 1.25 |
| 감지기 | 하니웰 | ||||
| 절연 등급 | NS | ||||
| 보호 수준 | IP30 | ||||
| 보관 온도 | -25~+70℃ | ||||
| 작동 온도 | -15~+50℃ | ||||
| 작동 습도 | 85% 상대습도 | ||||
| 근무 환경 | 옥외(직사광선이 없을 것), 부식성 가스가 없을 것, 인화성 가스가 없을 것, 오일 미스트가 없을 것, 먼지가 없을 것 | ||||
| 고도 | 1000미터 이하 | ||||
2. 일치하는 bldc 드라이버: JKBLD480
3.치수dc 솔질된 dc 모터의: (단위=mm)
4. 생산 장비:
5. 생산 과정:
6..장점 정사각형 bldc 모터 8000rpm:
속도 안정성
BLDC 모터에 내장된 홀 효과 센서는 회전자가 회전할 때 N극에서 S극으로 극성의 변화를 감지합니다.상태 변경 사이의 시간에 따라 로터의 속도가 결정됩니다.이 정보는 스위칭 시퀀스의 속도를 조정하기 위해 구동 회로에 공급됩니다.
고속 작동
브러시 및 브러시리스 DC 시스템은 넓은 속도 범위에서 균일한 토크를 제공하는 반면 AC 모터는 속도가 증가함에 따라 토크가 손실되는 경우가 많습니다.
7.응용 프로그램브러시리스 DC 모터 48V:
앞으로 BLDC 모터가 더 넓은 범위의 응용 분야에서 사용될 것으로 예상할 수 있습니다.예를 들어, 제조 이외의 분야에서 서비스를 제공하는 소형 로봇인 서비스 로봇을 구동하는 데 널리 사용될 것입니다.펄스를 사용하여 위치를 정확하게 제어할 수 있는 이러한 유형의 애플리케이션에는 스테퍼 모터가 더 적합하다고 생각할 수도 있습니다.그러나 BLDC 모터는 힘을 제어하는 데 더 적합합니다.그리고 스테퍼 모터의 경우 로봇 팔과 같은 구조물의 위치를 유지하려면 상대적으로 크고 지속적인 전류가 필요합니다.BLDC 모터의 경우 필요한 것은 외력에 비례하는 전류뿐이므로 보다 전력 효율적인 제어가 가능합니다.BLDC 모터는 골프 카트 및 이동식 카트의 단순한 브러시 DC 모터를 대체할 수도 있습니다.더 나은 효율성 외에도 BLDC 모터는 더 정밀한 제어를 제공할 수 있어 배터리 수명을 더욱 연장할 수 있습니다.
