| 원래 장소: | 장쑤성, 중국(본토) |
| 브랜드 이름: | Jkongmotor |
| 인증: | CE, ROHS,ISO9001 |
| 모델 번호: | JK80BLS01-16IE |
| 최소 주문 수량: | 3-10PCS |
|---|---|
| 가격: | US$49~US$55 |
| 포장 세부 사항: | 수출 판지로. 팔레트가있는 많은 양 |
| 배달 시간: | 샘플의 경우 7-15일 / 배치의 경우 15-25일 |
| 지불 조건: | T/T, 페이팔, 웨스턴 유니온, L/C |
| 공급 능력: | 100000pcs/month |
| 네마: | 80mm 원형 bldc 모터 | 홀딩 토크: | 0.28N.m |
|---|---|---|---|
| 모터 길이: | 91.5mm | 위상 수: | 3상 |
| 극의 수: | 8 | 정격 전압: | 24v |
| 정격 속도: | 2500rpm | 정격 전력: | 60w |
| 보호 수준: | IP30 | MOQ: | 10개 |
| 강조하다: | 2500rpm 브러시리스 전기 모터,80mm 영구 자석 브러시리스 dc 모터,24v 영구 자석 브러시리스 dc 모터 |
||
80mm 둥근 컨트롤러 통합 bldc 모터가 있는 0.28Nm 2500rpm 옵션
저전압, 저속 및 대형 토크 산업용 모터 응용 분야의 기술 분야에 속하는 통합 저속 및 대형 토크 영구 자석 브러시리스 DC 토크 모터.여기에는 위치 감지 자기 링, 지지 베어링, 모터 고정자, 모터 회전자, 중공 모터 샤프트, 유성 기어, 외부 링 기어, 중앙 태양 기어가 포함됩니다.
감속기의 중앙선기어는 중공모터축에 압입연결되며, 중앙선기어는 직접 구동되어 유성기어와 외륜기어를 구동하여 비례감속 및 증가토크동작을 하는 것을 특징으로 한다. ;모터와 감속기는 지지 베어링으로 연결되며 감속기와 모터는 통합 기계로 만들어집니다.홀 신호 보드, 환형 알루미늄 플레이트 및 위치 감지 마그네틱 링은 모터 위치 신호 획득 부분을 형성합니다.
1. 생산 설명:
| 상표명: | 꽁또르 | 상품명: |
Bldc 모터 통합 드라이버 |
| 모델명: | JK80BLS01-16IE | 폴란드의 수: | 4 |
| 저항/ 위상: | 0.68옴 | 공칭 전압: | 24V |
| 속도: | 2500rpm | 현재의: | 0.8A |
| 정격 토크: | 0.28Nm | 정격 속도: | 1950rpm |
| 출력 파워: | 60w | 토크 상수: | 0.09Nm/A |
| 역기전력 상수: | 9.6v/krpm | 절연 등급: | NS |
| 크기: | 80x80mm | 몸 길이: | 91.5mm |
| 모델 | |||||
| 사양 | 단위 | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
| 위상 수 | 단계 | 삼 | |||
| 극의 수 | 폴란드 | 8 | |||
| 정격 전압 | VDC | 48 | |||
| 정격 속도 | RPM | 3000 | |||
| 정격 토크 | Nm | 0.35 | 0.7 | 1.05 | 1.4 |
| 정격 전류 | 앰프 | 삼 | 5.5 | 8 | 10.5 |
| 정격 전력 | 여 | 110 | 220 | 330 | 440 |
| 피크 토크 | Nm | 1.05 | 2.1 | 3.15 | 4.2 |
| 피크 전류 | 앰프 | 9 | 16.5 | 24 | 31.5 |
| 역기전력 | V/Krpm | 13.5 | 13.3 | 13.1 | 13 |
| 토크 상수 | Nm/A | 0.13 | 0.127 | 0.126 | 0.124 |
| 로터 관성 | gc㎡ | 210 | 420 | 630 | 840 |
| 몸 길이 | mm | 78 | 98 | 118 | 138 |
| 무게 | 킬로그램 | 1.4 | 2 | 2.6 | 3.2 |
| 감지기 | 하니웰 | ||||
| 절연 등급 | NS | ||||
| 보호 수준 | IP30 | ||||
| 보관 온도 | -25~+70℃ | ||||
| 작동 온도 | -15~+50℃ | ||||
| 작동 습도 | 85% 이하 85% RH(비응축) | ||||
| 근무 환경 | 옥외(직사광선이 없을 것),비부식성 가스, 불연성 가스, 기름안개 없음, 먼지 없음 |
||||
| 고도 | 1000m 이하 1000m 이하 | ||||

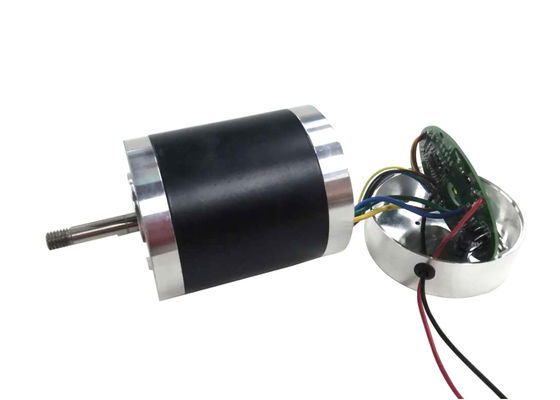

2. 제품 사진:
무브러시 dc 모터의 신청:
우리의 제품은 널리 사용됩니다
