4는 산업을 위한 Nema 17에 의하여 설치되는 댄서 모터 5.5kgCm 1.5A 현재를 지도합니다

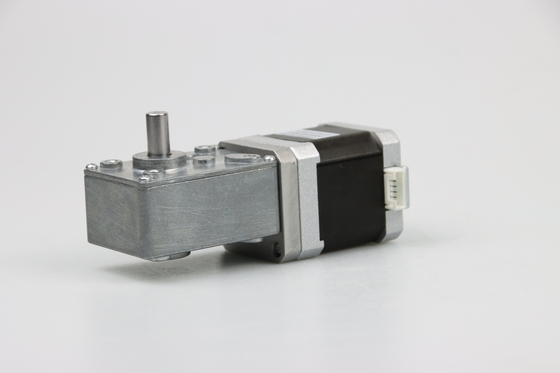

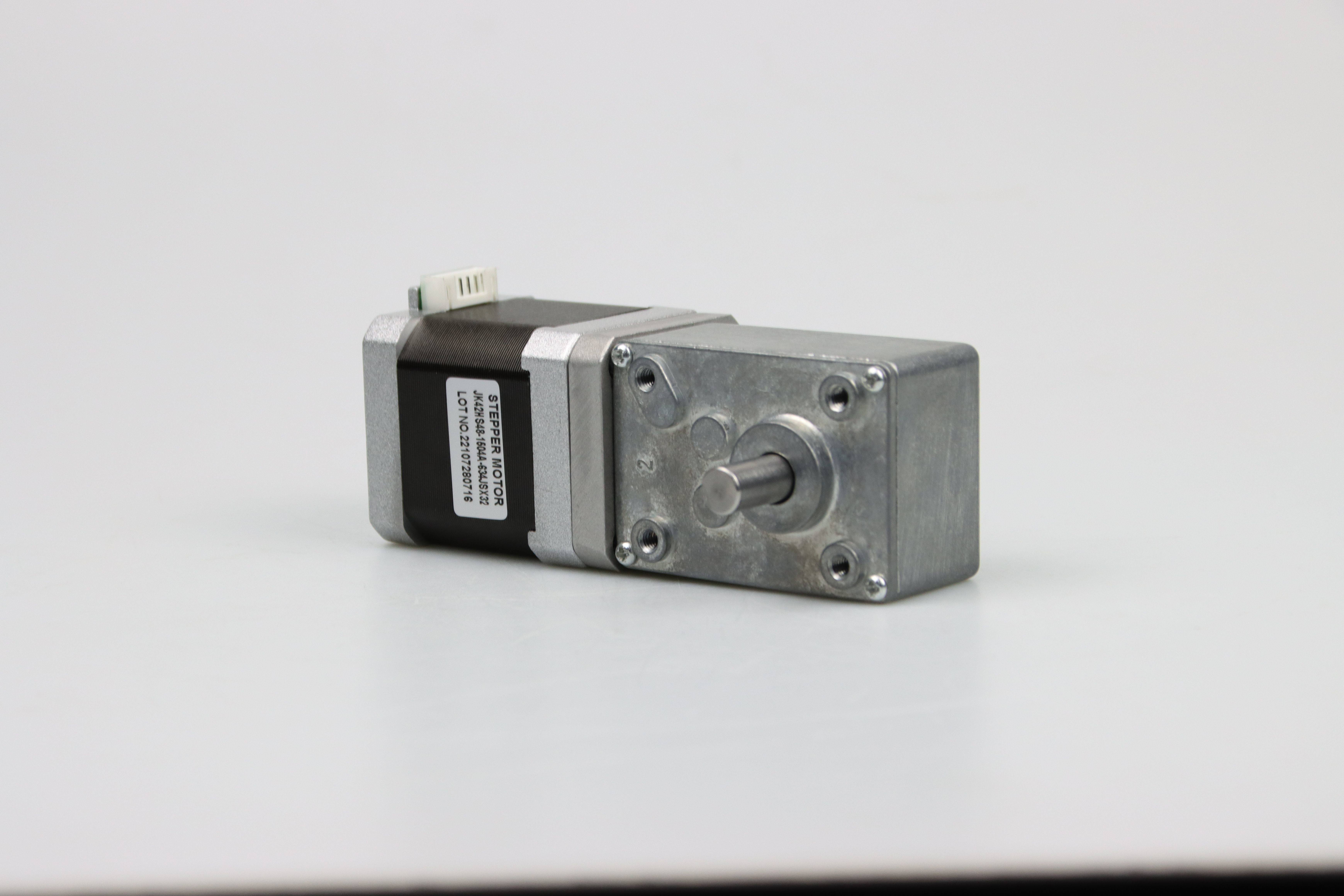

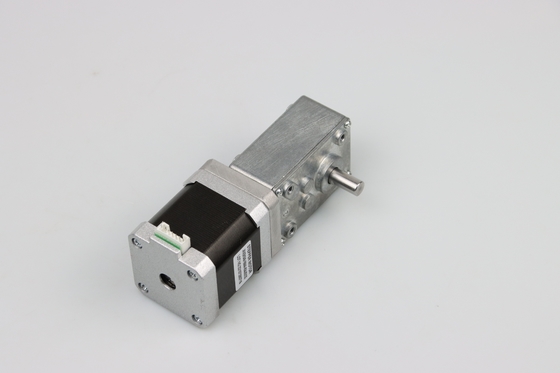

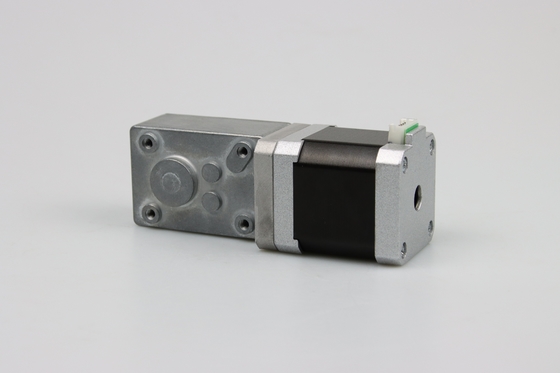

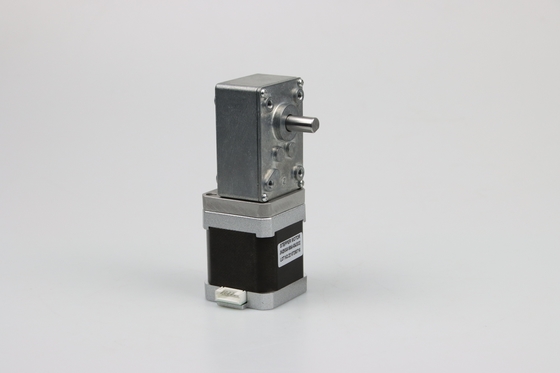

벌레 장치 단계 모터 4는 산업을 위한 Nema17 작은 장치된 댄서 모터 5.5kg.Cm 1.5A 현재를 지도합니다

1. 스테퍼 모터의 일반 사양:

• 단계 각도(도): 1.8도
• 2 단계
• 유형: 하이브리드
• 모델 번호: NEMA17
• 모델: JK42HS48-1504A-634JSX32
• 유지 토크: 5.5kg.cm;
• 전류/상: 1.5A
• 모터 길이: 48mm
• 차축 직경: 8mm
• 온도 상승: 80 ℃ 이하
• 주위 온도: -20 ℃ ~ + 50 ℃
• 절연 저항: 최소 100MΩ, 500VDC
• 절연 강도: 1분간 500VAC
• 샤프트 레이디얼 클리어런스: 최대 0.02(450g 하중)
• 샤프트 축방향 클리어런스: 0.08Max.(450g 하중)
• 최대 반경 방향 힘: 28N(플랜지에서 20mm)
• 최대 축력: 10N
• 크기: 약 42x42x48mm


2. Nema17 스테퍼 moror의 전기 사양:

우리는 기어 박스 비율을 1:17, 1:32, 1:50으로 생산합니다.

3. 인코더가 있는 JK42HS48 스텝 모터 그리기:


4. 생산 장비:



5. 생산 과정:

6.하이브리드 스테퍼 모터의 장점

모터는 구조가 간단하고 신뢰할 수 있습니다.
정지 상태에서 모터는 최대 토크를 갖습니다.
모터는 비용이 적게 듭니다.
유지 보수가 거의 필요하지 않습니다.
스테퍼 모터는 우수하고 정확한 시동, 정지 및 역전 응답을 제공합니다.

42mm 전동기의 7.Applications:

스테퍼 모터는 입력 펄스를 사용하여 디지털 방식으로 제어되므로 컴퓨터 제어 시스템과 함께 사용하기에 적합합니다.
공작 기계의 수치 제어에 사용됩니다.
테이프 드라이브, 플로피 디스크 드라이브, 프린터 및 전자 시계에 사용됩니다.
스테퍼 모터는 XY 플로터 및 로봇 공학에도 사용됩니다.
그것은 섬유 산업 및 집적 회로 제조에 광범위하게 적용됩니다.
스테퍼 모터의 다른 응용 프로그램은 행성 등의 과학적 탐사를 위해 발사된 우주선에 있습니다.
이 모터는 또한 다양한 상업, 의료 및 군사 응용 프로그램을 찾고 공상 과학 영화 제작에도 사용됩니다.
마이크로 와트의 스테퍼 모터는 손목 시계에 사용됩니다.
공작 기계에는 수십 킬로와트의 정격을 가진 스테퍼 모터가 사용됩니다.
