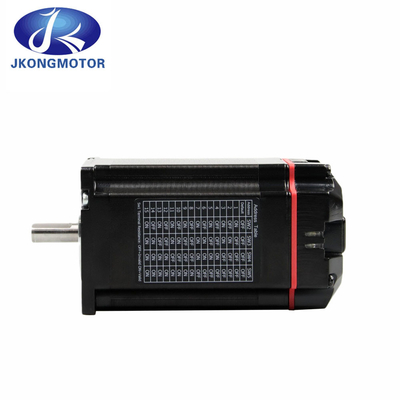

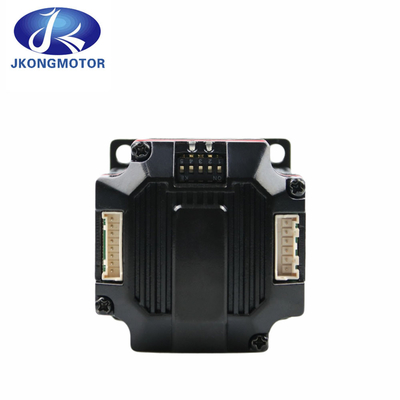

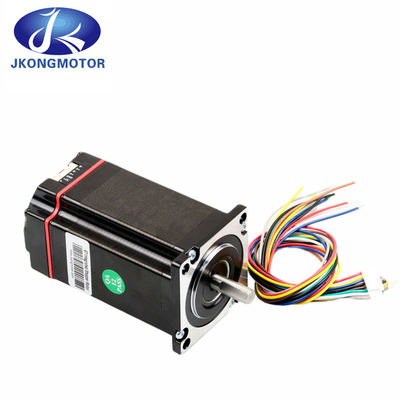

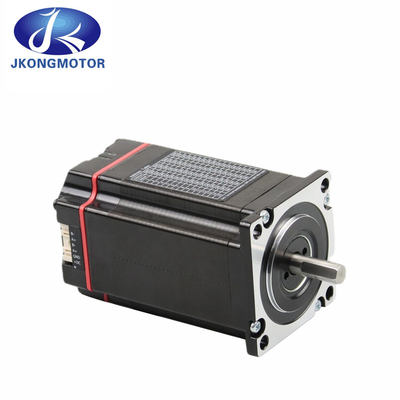

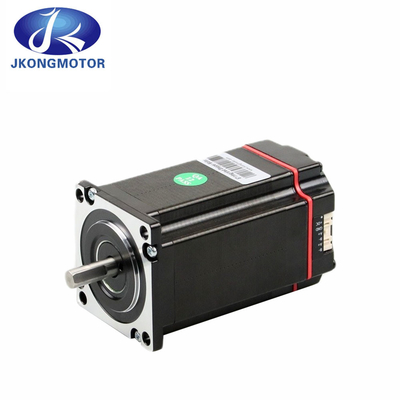

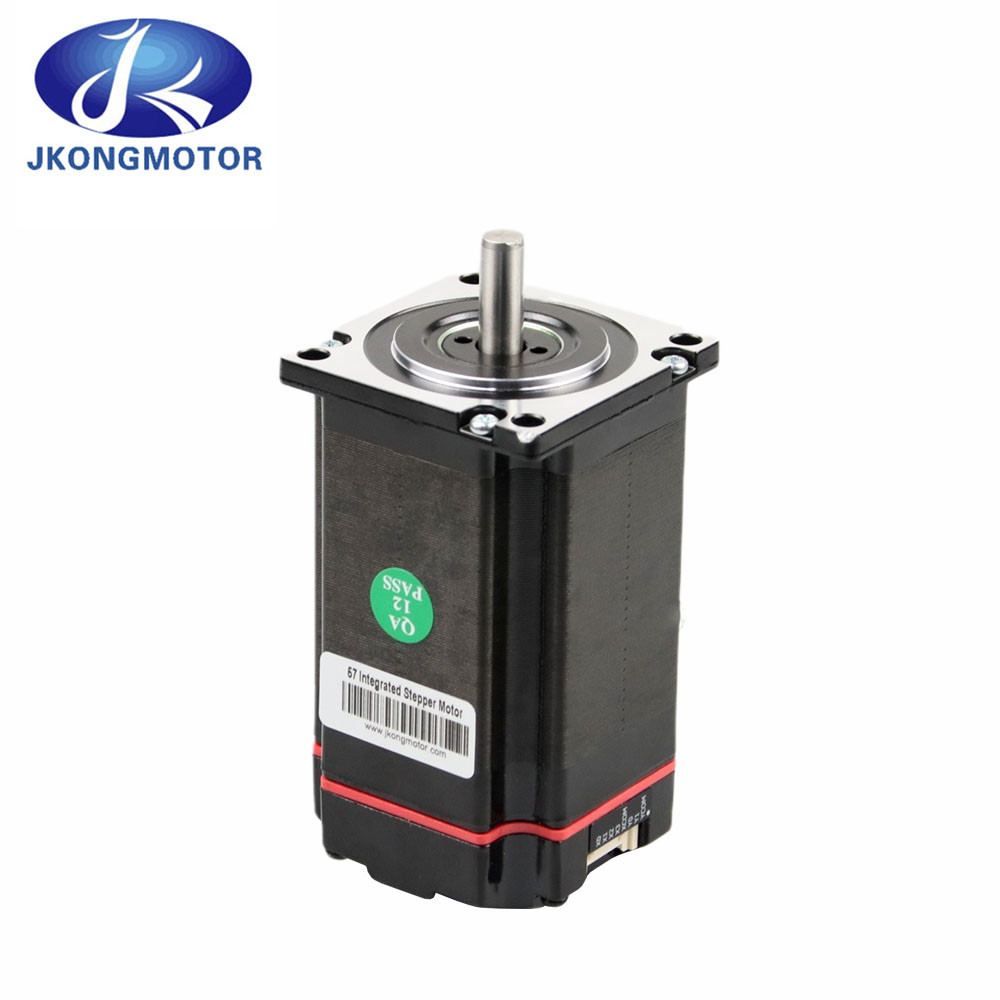

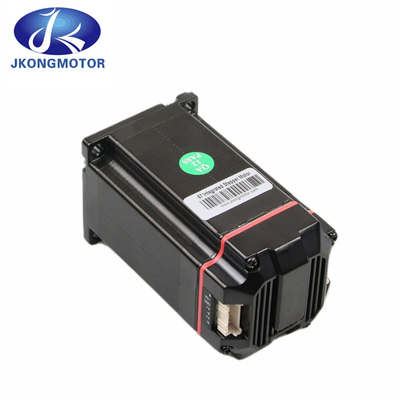

운전자 56 / 80 밀리미터 캔오픈 CiA402와 RS485 캔오픈 1.2N.M / 2.2N.M / 3N.M Nema 23 통합된 폐쇄 고리 스텝 모터

운전자 56 / 80 밀리미터 캔오픈 CiA402와 RS485 캔오픈 1.2N.M / 2.2N.M / 3N.M Nema 23 통합된 폐쇄 고리 스텝 모터

우주, 배선 위의 저축과 전통적 모터스와 드라이브 해결책 에 비용을 제공하면서, STM은 단일 장치 안으로 스텝 모터와 드라이브 기술을 녹였습니다. 제어기와 함께, STM은 더 많은 제어 옵션과 스톨 감지와 실속 방지 기능을 가집니다.

JKONGMOTOR의 ISM57 시리즈 부설 전동기는 드라이브가 안에 구축된 채로 비용 효과적, 고성능, 모터스입니다. 그것은 진보적 디지털 전류 제어 기술을 기반으로 하고, 고토크와 저소음과 낮은 진동을 특징으로 합니다. 연산 파라미터는 선택 가능한 스위치입니다.

JKONGMOTOR의 ISM 일련 통합된 스텝 모터는 소형 스테퍼 전동 시스템에 대한 어떠한 필요도 거의 만나는 소형 다재다능한 통합된 스텝 모터입니다. 힘 범위는 플랜지 규모 NEMA 17(43mm)에서 0.2 내지 25Nm부터 NEMA 43 (110mm) 까지입니다.제어기와 모터스 사이의 장 케이블을 사용할 때 ISM 모터스에서 기본 개념은 설치 비용을 최소화하고 휠씬 더 좋은 부품을 전형적 문제일 수 있는 전기적 잡음에 대해서 보호되게 만드는 것 입니다. 그들이 함께 파워 드라이버와 제어기가 폐단면에서 모터 안에서 탑재되는 차단 장치를 형성하도록 스텝 모터, 홀 센서 또는 부호기와 전자는 특별히 JKONGMOTOR에 의해 개발됩니다.

1. 57 밀리미터 하이브리드 Nema 23 통합된 스텝 모터 게나르알 상술 :

2, 통합된 스텝 모터 제어기 드라이버의 특징 :

1) : 1) : 32개 비트의 새로운 세대 DSP 기술.

2) : 2) :  지원 표준 MODBUS-RTU 프로토콜.

3) : 3) : 4 방식 입력 기능 단자, 2 방식 출력 기능 단자.

4) : 4) : 토크 쇠퇴는 감소되고 속도가 3000rpm에 도달할 수 있습니다.

5) : 5) : 쉬운 모니터링과 제어를 위한 짜맞춘 경보 출력부.

6) : 6) : 지적으로 경향을 조정하고, 진동, 소음과 열을 감소시키고, 35%까지 효율을 높이세요.

7) : 7) : 전압 범위 : DC24~50V.

8) : 8) : 16 조정할 수 있는 소구분, 채무 불이행이 1000 펄스 / Ｒ입니다.

9) : 9) : 우수한 고속도와 강성, 서보기구와 스테퍼의 완전한 통합.

10) : 10) : 과전압, 부족 전압, 과전류와 다른 방지 기능으로.

11) : 11) : 구동 모터와 집적 설계. 용이한 설치, 작은 발자국과 단배선.

3, 통합된 드라이브 스텝 모터의 애플리케이션 :

프린팅, AOI, 패널 합착이 PCB 관련 장비에서 장비, 기타 등등을 이동시킵니다 ; 카메라와 지문과 같은 카메라 관련 장비 ; 패키징에서 고체 결정 기계, 와이어 본딩 장비, 디스펜싱 기계, 살다발 가르개와 포장 테이프 기계.

4, nema 23 통합된 스텝 모터의 일반 규격 :

5, 기술적인 자료 :

6, 단말기 내용 :

단말기 내용
핀	기능	기록	인터페이스 개략도
PWR	전원 표시기	전원 켬 지표
ALM	경보 표시기	알람 어업 지표
X0-X3	4 정보 입력 단말	입출력 단말기, 신호 전원 공급기 24V, 지원 NPN과 PNP 두 배선용 방식, 지원 단말 기능 소프트웨어 변경
XCOM	공통인 입력
Y0-Y1	2 비단자
YCOM	공통인 출력
비-	RS485 통신 인터페이스 1	들락날락 연결을 위해 사용된 RS485 통신 인터페이스의 2개 세트가 기본 전송 속도는 115200입니다, 데이터 형태가 다음과 같습니다 : 8비트 자료, 어떤 검사 숫자, 1개의 정지 비트.
A+
비-	RS485 통신 인터페이스 2
A+
+DC	전원 입력 양극 단자	DC24~50V
국민 총수요	전원 입력 음단자

7, 입출력 단말기 :

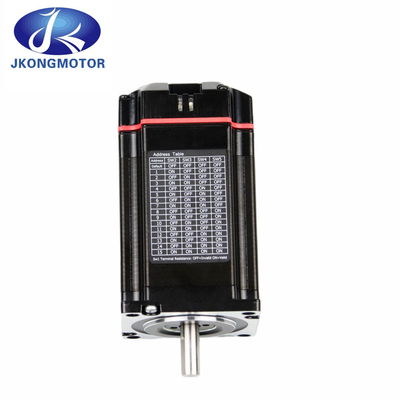

8, 감광 스위치 설정 :

9, 전원 포트 세팅 :

10, 알람 해제 :

알람 해제 :
오류 코드	에러 정보	ALM 경고등	복귀
Err1 : (0x01)	과전류 또는 위상간 단락 회로		전원 끄기 리셋
Err2 : (0x02)	전원 전압은 너무 높습니다		잠금장치 / 자동 리세트
Err3 : (0x03)	전원 전압은 너무 낮습니다		잠금장치 / 자동 리세트
Err5 : (0x05)	토르랜스에서		전원 끄기 리셋

11, 사용 환경 :

12, 제품 치수 : (Unit=mm)

13, 주문 제작 설계 :

이 모터가 당신의 요구와 조화를 이루지 않으면. 우리와 접촉하여 주시오 그러면 우리는 주문 제작된 샤프트 / 와인딩 / 설치 플랜지 / 케이블 / 연결기 / 부호기 / 브레이크 / 기어박스와 다른 사람을 만들 수 있습니다. 우리는 귀하의 어플리케이션의 정확한 필요를 충족시킬 모터를 설계하기 위해 협력하여 당신과 당신의 팀과 함께 일할 것입니다. 모든 공학과 지원은 조직 내부여 행해집니다.

14, 주문 제작된 사프트형 :
