원래 장소: | 치안스, 중국 (본토) |
브랜드 이름: | Jkongmotor |
인증: | CE, ROHS,ISO9001 |
모델 번호: | CWD556-A |
최소 주문 수량: | 3-10PCS |
---|---|
가격: | US $20 - US $25 |
포장 세부 사항: | 수출 통으로 . 팔레트와 큰 양 |
배달 시간: | 샘플, 뱃치를 위한 7-15 일 /, 15-25days를 위해 |
지불 조건: | 전신환, 페이팔, 웨스턴 유니온, L/C (신용장) |
공급 능력: | 30000 PC / 달 |
모터 유형: | 스테핑 모터 제어장치 CWD556-A | 출력 전류: | 1.4A - 5.6A |
---|---|---|---|
입력 전압: | 20-50VDC | 무게: | 약 300 G |
인증: | CE ROHS | 조화된 모터: | Nema23/NEMA17 스테핑 모터 |
모터 유형: | 스텝 모터 | 신청: | Nema23 2 단계 스텝 모터 |
하이 라이트: | CWD556-A 디지털 스테핑 드라이버,NEMA17 디지털 스테핑 드라이버,NEMA17 스테퍼 모터 드라이버 |

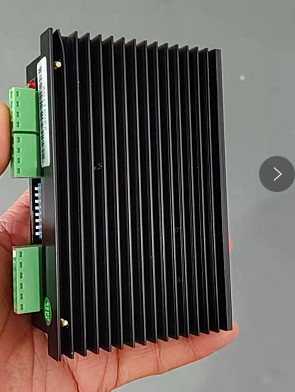

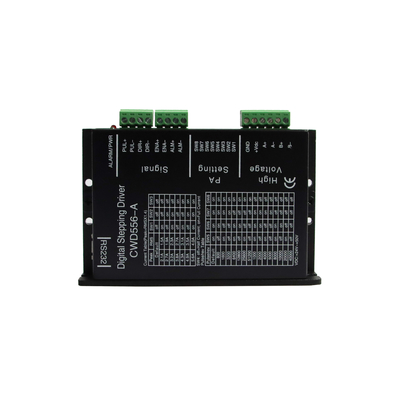

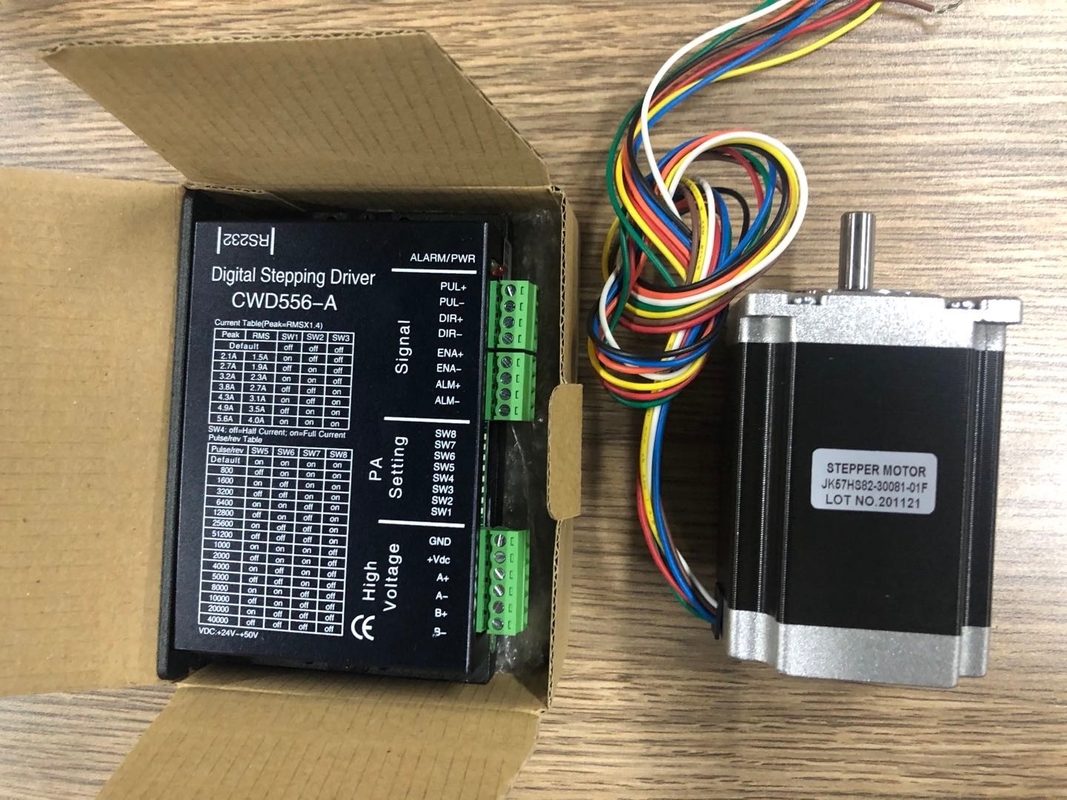

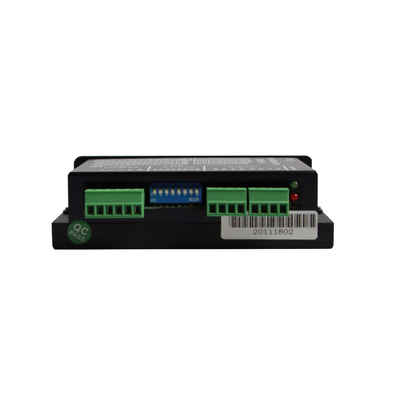

CWD556-A 개요:
CWD556-A는 32비트 DSP 프로세서를 기반으로 하는 차세대 디지털 2상 스테퍼 모터 드라이버로, 반공진, 저소음, 마이크로 스텝 및 저온 상승 기술의 조합으로 스테퍼의 성능을 크게 향상시킵니다. 모터는 저소음, 작은 진동, 낮은 온도 상승 및 고속 토크를 가지고 있습니다.드라이버 CWD556-A는 수동 조정 없이 온라인 적응형 PID 기술을 사용하여 다양한 모터에 대한 최적의 매개변수를 자동으로 생성하고 최상의 성능을 달성할 수 있습니다.공급 전압 범위는 24VDC ~ 50VDC이며 위상 전류가 5.6A 미만인 다양한 2상 하이브리드 스테핑 모터를 구동하는 데 적합합니다.마이크로스텝은 전체 단계에서 40000steps/rev까지 설정할 수 있으며 출력 전류는 2.1A에서 5.6A까지 설정할 수 있습니다.자동 유휴 전류 감소, 자체 테스트, 과전압, 저전압 및 과전류 보호 기능이 있습니다.
특징CWD556-A:
고성능, 저렴한 가격
마이크로 스텝
자동 유휴 전류 감소
광 절연 신호 I/O
최대 응답 주파수 200Kpps
낮은 온도 상승, 부드러운 움직임
온라인 적응형 PID 기술
의 응용CWD556-A:
다양한 대규모 자동화 장비 및 기기에 적합합니다.예: 라벨링 기계, 절단기, 포장기, 플로터, 조각기, CNC 공작 기계 등.저진동, 저소음, 고정밀, 고속을 요구하는 장비에 적용시 항상 우수한 성능을 발휘합니다.
스테퍼 모터 드라이버의 현재 설정CWD556-A
정점 | RMS | SW1 | SW2 | SW3 |
기본 | 기본 | 끄다 | 끄다 | 끄다 |
2.1A | 1.5A | 켜짐 | 끄다 | 끄다 |
2.7A | 1.9A | 끄다 | 켜짐 | 끄다 |
3.2A | 2.3A | 켜짐 | 켜짐 | 끄다 |
3.8A | 2.7A | 끄다 | 끄다 | 켜짐 |
4.3A | 3.1A | 켜짐 | 끄다 | 켜짐 |
4.9A | 3.5A | 끄다 | 켜짐 | 켜짐 |
5.6A | 4.0A | 켜짐 | 켜짐 | 켜짐 |
드라이버 세분화란 무엇입니까?스테핑 모터의 속도와 펄스 주파수 사이의 관계는 무엇입니까?
스테핑 모터의 고유한 구조로 인해 공장 출고 시 "모터 고유의 스텝 각도"로 표시됩니다(예: 0.9°/1.8°, 하프 스텝의 각 스텝의 회전 각도가 0.9°이고 전체 단계는 1.8°입니다.
그러나 많은 정밀 제어 및 상황에서 전체 단계 각도가 너무 커서 제어 정확도에 영향을 미치고 진동이 너무 커서 모터의 자연스러운 단계 각도를 완료하는 데 많은 단계가 필요하며 이는 소위 세분 드라이브입니다. 이 기능을 수행할 수 있는 전자 장치를 세분화 드라이버라고 합니다.
스테퍼 모터 드라이버의 응용
그것은 라벨링 기계, 절단기, 포장기, 드로잉 기계, 조각 기계, CNC 기계 등과 같은 다양한 소규모 자동화 장비 및 기기에 적용될 수 있습니다.저진동, 저소음, 고정밀, 고속을 요구하는 장비에 사용시 항상 좋은 성능을 발휘합니다.
