제품 소개무브러시 DC 모터

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터
video
RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터
제품 상세 정보:
원래 장소: 치안스, 중국 (본토)
브랜드 이름: Jkongmotor
인증: CE, ROHS,ISO9001,REACH
모델 번호: JK86BLS71-24
결제 및 배송 조건:
최소 주문 수량: 10 PC
가격: US$58-$88.00
포장 세부 사항: 수출 통으로 . 팔레트와 큰 양
배달 시간: 샘플, 뱃치를 위한 7-15 일 /, 15-25days를 위해
지불 조건: 전신환, 페이팔, 웨스턴 유니온, L/C (신용장)
공급 능력: 100000 PC / 달
접촉
상세 제품 설명
이름: RS485 제어기 드라이버 보드와 비엘디씨 모터 홀딩 토크: 0.7N.m
본체 길이: 84.5 밀리미터 단계의 수: 3PHASE
폴란드의 수: 8 정격 전압: 220V
정격 속도: 3000rpm 정격 전력: 400W
상응하는 드라이버: RS485와 드라이버 보드 경향: 6.3A
MOQ: 10개
강조하다:

400W Bldc 모터

,

RS485 컨트롤러 Bldc 모터

,

220V 브러쉬 없는 DC 모터

RS485 컨트롤러 드라이버 보드가 포함된 220V 3000Rpm 400w Bldc 모터



RS485, 고전압 및 저전압 안전 절연 기능을 갖춘 JK86BLS71-24+ 드라이버 보드;벡터 비유도 FOC 모터 제어, 400W 220VAC, 최대 전력 400w



1. 브러시리스 DC 모터 사양 :


제품 이름: 브러시리스 DC 모터상 수: 3상

극 수: 4극/8극/10극
정격 전압: 24v /36v /48v /310v
정격 속도: 3000rpm /4000rpm /또는 맞춤형
정격 토크: 맞춤형
정격 전류: 맞춤형
정격 출력: 23w~2500W





모델 JK86BLS71-24
전압 220V
토크 0.7Nm
속도 3000RPM
현재의 6.3A
400와트
몸길이 84.5mm
유형 홀센서가 장착된 bldc 모터


참고 사항: 인코더, 다양한 기어박스, 브레이크 또는 고객이 필요로 하는 기타 매개변수와 같은 사용자 정의가 허용됩니다.


제품 시리즈 폴란드 번호 정격전압 정격 속도 정격 토크 정격 전력 모터 길이
42mm BLDC 모터 8 24v 4000rpm 0.0625~0.25Nm 26~105w 41~100mm
57mm BLDC 모터 4 36v 4000rpm 0.055~0.44Nm 23~184w 37~107mm
60mm BLDC 모터 8 48v 3000rpm 0.3~1.2Nm 94~377w 78~120mm
80mm BLDC 모터 4 48v 3000rpm 0.35~1.4Nm 110~440w 78~138mm
86mm BLDC 모터 8 48v 3000rpm 0.35~2.1Nm 110~660w 71~138.5mm
110mm BLDC 모터 8 310v 3000rpm 1.65~6.6Nm 518~2073w 83~173mm
130mm BLDC 모터 10 310v 3000rpm 2.39~11.94Nm 750~2500w 115~190mm
위의 대표제품에 한하며, 특별요청 제품도 고객요청에 따라 제작 가능합니다.

mtor
2. bldc 모터의 전기 사양:


    모델
사양 단위 JK86BLS58 JK86BLS71 JK86BLS84 JK86BLS98 JK86BLS125
위상 수 단계
극의 수 폴란드 8
정격전압 VDC 48
정격 속도 회전수 3000
정격 토크 Nm 0.35 0.7 1.05 1.4 2.1
정격 전류 앰프 6.3 9 11.5 18
정격 전력 110 220 330 440 660
피크 토크 Nm 1.05 2.1 3.15 4.2 6.3
피크 전류 앰프 9 19 27 35 54
역기전력 V/Krpm 13.7 13 13.5 13.7 13.5
토크 상수 Nm/A 0.13 0.12 0.13 0.13 0.13
로터 관성 gc㎡ 400 800 1200 1600 2400
몸길이 mm 71 84.5 98 115.5 138.5
무게 킬로그램 1.5 1.9 2.3 2.7 4
감지기 하니웰
절연 등급
보호 등급 IP30
보관 온도 -25~+70℃
작동 온도 -15~+50℃
작동 습도 <= 85% 상대습도
근무 환경 직사광선이 없을 것, 비부식성 가스, 인화성 가스, 오일미스트, 먼지가 없을 것.
고도 1000m 이하

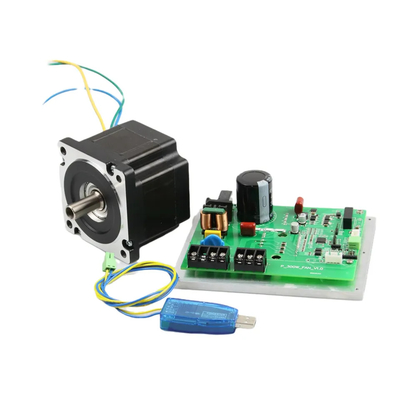

3. RS485 컨트롤러 드라이버 보드가 포함된 JK86BLS71-24 사진:
RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 0

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 1

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 2

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 3
4.생산 장비:

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 4

5. 생산 과정:
RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 5

6. 맞춤형~의브러시리스 전기 모터:

  • 팬이 있는 BLDC 모터
  • 기어박스가 포함된 BLDC 모터
  • 인코더가 있는 BLDC 모터
  • 브레이크가 장착된 BLDC 모터



7. 장점사각 bldc 모터 4000rpm:



속도 안정성
BLDC 모터에 내장된 홀 효과 센서는 회전자가 회전할 때 N극에서 S극으로의 극성 변화를 감지합니다.상태 변경 사이의 시간을 기준으로 로터의 속도가 결정됩니다.그런 다음 이 정보는 구동 회로에 공급되어 스위칭 시퀀스의 속도를 조정합니다.


고속 작동
브러시 및 브러시리스 DC 시스템은 넓은 속도 범위에서 균일한 토크를 제공하는 반면 AC 모터는 속도가 증가함에 따라 토크를 잃는 경우가 많습니다.



RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 6

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 7

RS485 제어기 드라이버 보드와 220V 3000Rpm 400w 비엘디씨 모터 8
