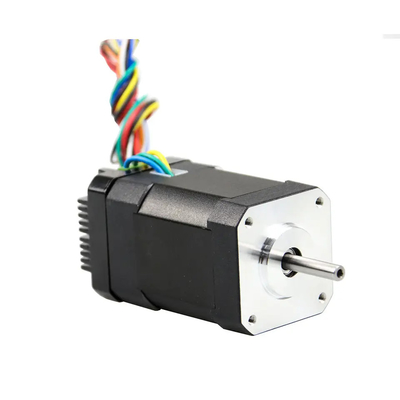

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기

제품 상세 정보:

원래 장소:	치안스, 중국 (본토)
브랜드 이름:	Jkongmotor
인증:	CE, ROHS,ISO9001,REACH
모델 번호:	JK42BLS02-X057IE

결제 및 배송 조건:

최소 주문 수량:	10 PC
가격:	US$25-$30.00
포장 세부 사항:	수출 통으로 . 팔레트와 큰 양
배달 시간:	샘플, 뱃치를 위한 7-15 일 /, 15-25days를 위해
지불 조건:	전신환, 페이팔, 웨스턴 유니온, L/C (신용장)
공급 능력:	100000 PC / 달

접촉

상세 제품 설명

Name:	Integrated drive BLDC MOTOR	Holding Torque:	0.127N.m
Body Length:	78mm	Number of phase:	3phase
Number of Poles:	8	Rated voltage:	24v
Rated speed:	3000rpm	Rated power:	40w
Current:	3.3A	INSULATION CLASS:	B
하이 라이트:	24v 브러시리스 DC 모터 , 잔디 절단기 브러시리스 DC 모터 , 정원 기계 브러시리스 DC 모터

잔디 절단기와 정원 기계에 대한 통합 컨트롤러와 함께 24v 브러쉬리스 DC 모터

Jkongmotor 42mm Brushless dc 모터 통합 드라이버 25W에서 105W 통합 BLDC 모터 PWM 또는 VSP 속도 제어

1브러쉬리스 DC 모터의 사양:

모델	JK42BLS02-X057IE
전압	24V
토크	0.7N.m
속도	4000Rpm
전류	6.3A
힘	400W
몸길이	84.5mm
종류	홀 센서와 함께 bldc 모터

제품 시리즈	폴란드인	가등전압	가속도	등급 토크	등급 전력	모터 길이
42mm BLDC 모터	8	24v	4000회속	00.0625~0.25N.m	26~105w	41~100mm
57mm BLDC 모터	4	36v	4000회속	00.055~0.44N.m	23~184w	37~107mm
60mm BLDC 모터	8	48v	3000회속	00.3~1.2N.m	94~377w	78~120mm
80mm BLDC 모터	4	48v	3000회속	0.35~1.4N.m	110~440W	78~138mm
86mm BLDC 모터	8	48v	3000회속	0.35~2.1N.m	110~660w	71~138.5mm
110mm BLDC 모터	8	310v	3000회속	1.65~6.6N.m	518~2073w	83~173mm
130mm BLDC 모터	10	310v	3000회속	2.39~11.94N.m	750~2500w	115~190mm
위와 같은 대표적인 제품만, 특별한 요청에 따라 고객의 요청에 따라 제품을 만들 수 있습니다.

mtor
2전기 모터의 전기적 사양:

		모델
사양	단위	JK42BLS01	JK42BLS02	JK42BLS03	JK42BLS04
단계 수	단계	3
엠버 폴	폴란드인	8
가등전압	VDC	24
가속도	Rpm	4000			3000
등급 토크	N.m	0.0625	0.125	0.185	0.25
가속 전류	앰프	1.8	3.3	4.8	6.3
등급 전력	W	26	52.5	77.5	105
피크 토크	N.m	0.19	0.38	0.56	0.75
최고류	앰프	5.4	10.6	15.5	20
E.M.F.	V/Krpm	4.1	4.2	4.3	4.3
토크 상수	N.m/A	0.039	0.04	0.041	0.041
로터 이너티	g.cm2	24	48	72	96
몸길이	mm	41	61	81	100
무게	1kg	0.3	0.45	0.65	0.8
센서	하니웰
드라이버 길이	22mm

3사진: 통합 드라이버 Bldc 모터:

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기 1

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기 2

1) VSP

먼저 다이얼 스위치 SW3를 OFF로 돌립니다. 드라이버의 VSP 포트는 신호 긍정적 단말기에 연결되고 COM 포트는 신호 부정적인 단말기에 연결됩니다.필요한 신호 전압 범위는 0~10V입니다..아날로그 신호 전압과 모터 속도 사이의 관계 (무부하로 열린 루프)아날로그 신호 전압과 모터 속도 사이의 관계 (부하 없이 폐쇄 루프)

참고: 아날로그 신호 전압 ≥ 0.7V, 모터가 시작됩니다.아날로그 신호 전압 ≤ 0.4V, 모터가 멈춥니다.

2) PWM

먼저 DIP 스위치 SW3를 ON로 켜고, 드라이브의 PWM 포트를 긍정적 신호 단말기에 연결하고, COM 포트를 부정적인 신호 단말기에 연결합니다.PWM 신호는 5V의 진폭과 1KHz의 주파수를 필요로 합니다..
작업 주기와 모터 회전 속도 사이의 관계 (무부하의 오픈 루프)작업 주기와 모터 회전 속도 사이의 관계 (부하 없이 닫힌 순환)

참고: PWM 작업주기 ≥ 7%, 엔진 가동; PWM 작업주기 ≤ 4%, 엔진 정지

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기 3

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기 4
4생산 장비:

5생산 과정:

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기 7

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기 8

잔디 커터와 정원 기계류를 위한 통합 컨트롤러와의 24v 브러시리스 직류 전동기 9
